产品名称: 迈克尼斯MSA338手持式频谱分析仪

产品型号: MSA338

产品展商: 日本迈克尼斯

产品文档: 无相关文档

简单介绍

迈克尼斯MSA338手持式频谱分析仪设定范围 OHz(O范围),200KHz到2GHz(1-2-5步)和3.3GHz(满量程) 迈克尼斯MSA338手持式频谱分析仪迈克尼斯MSA338手持式频谱分析仪

迈克尼斯MSA338手持式频谱分析仪 的详细介绍

迈克尼斯MSA338手持式频谱分析仪

频率部分
频率范围	50KHz-3.3GHz
中心频率
设置分辨率	100KHz
	允许旋转编码器,数字调节和功能调节(上下)来设定CF
**性	≤±(30+100T)KHz@200KHz到10MHz的范围
	≤±(100+700T)KHz@20KHz到3.3GHz的范围
	*在23±5℃扫描时间(秒)
频率范围
设定范围	OHz(O范围),200KHz到2GHz(1-2-5步)和3.3GHz(满量程)
准确性	≤±3%@23±5℃
分辨率带宽	3dB带宽
范围设定	3KHz到3MHz(1-3步)和自动
准确性	≤±20%
选择性	1:12(名义上的)@3dB:60dB
视频带宽	100Hz到300KHz(1-3步),关和自动
SSB相位噪声	-90dBc/Hz(典型)@100KHz偏移量
虚回应	≤-60dBc
振幅部分
参考电平
设定范围	+10到-40dBm在1dB的档
准确性	≤±0.8dB@RBW:3MHz,VBW:关,ATT:0dB,23±5°C
单位	dBm,dBV,dBmV,dBμV
平均噪声电平	-117dBm(典型)@RBW:3KHz,VbW:100Hz
输入阻抗	50Ω
输入VSWR	≤2.0
输入衰减
操作范围	0-25dB@1dB连接参考电平
转换错误	≤±0.6dB
RBW转换错误	≤±0.6dB
显示刻度
刻度	10dB/diV,2dB/CiV
准确性	≤±0.8dB/10dB
	≤±0.2dB/2dB
	≤±1.6dB/70dB
输入损坏电平	+20dBm(CWaveragepower),25VDC
输入连接器	SMA(J)
扫描部分
扫描时间
范围设置	10ms-30s(1-3)自动
准确性	≤±0.1%(≤±1.5%@满量程)
触发模式	自动@零范围
侦测模式	波峰,波谷,抽取
功能
标志	规范:显示频率(大7位)和电平(大3位)在标志点 DELTA:显示频率和电平在两个标志不同
峰值搜索	规范:在10div里搜索一个峰值点有效的下一个疲峰(9max).
	地域:在一个由中心和宽特定的区域里,搜索波峰,每次扫描标志移动到峰值点.
计算	规范:大保持,小保持,平均值,覆盖
	*大/小保持:2-1024次,平均值:2-256
测量	信道功率,相邻信道功率,占用带宽,电场强度(需要天线选件),磁场强度(需磁场探头)测量.
自动调节	当按动“AUTO TUNE”键时，带宽在3.3GHz的敢大电平频率调节到中心,参考电平,RBW,VBW和扫描时间调整到适当值.
保存/载入
保存	保存100个踪迹和100计划
载入	载入一个踪迹和计划
常规
信息
接口	RS-232C
波特率	2400-38400bps
硬拷贝	允许利用外设打印机打印
显示
显示	LCD
背光灯	CFL背光灯
分辨率	320(H)X240(V)点
能源提供
电池	镍氢电池(选件）
外接直流电源	pinjack,DC5V/4A
其他
操作温度	0-40℃(保证在23±10℃)
操作温度	≤40℃/B0%RH(至少保证在≤33℃/70%RH)
体积	162(W)×70(H)×(D)mm(凸起部分和竖立情况除外)
重量	大约1.7公斤(包括电池)
标准配置

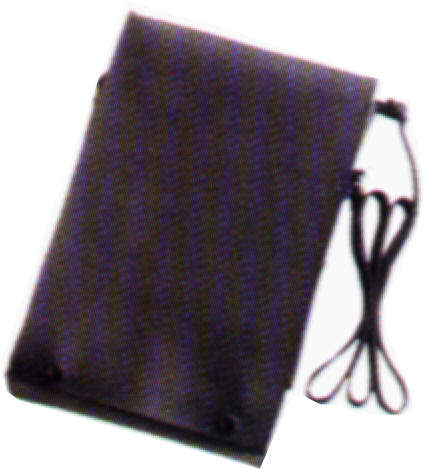

AC电源适配器MA300			软带

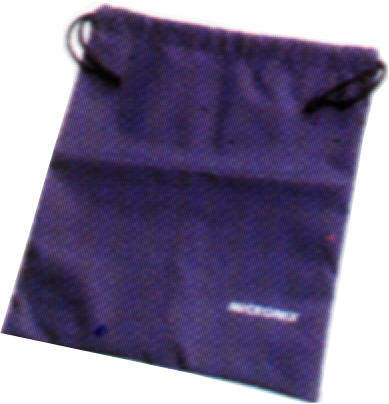

附件小袋
保险丝	操作手册
选件
双级天线M301/M302/M303/M304			磁场探针 CP-2S

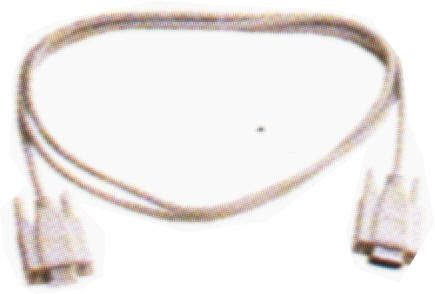

RS232连接电缆MI180			镍氢电池MB300

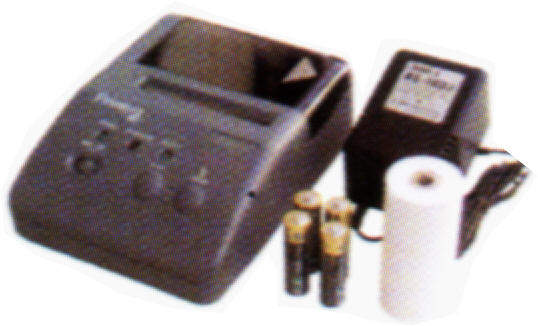

打印机包括AC适配器，4节电池，一卷打印纸

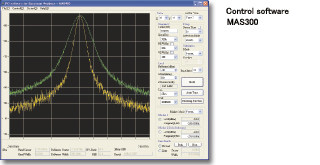

SMA同轴电缆 MC301：50MM MC302：1M MC303：1.5M			PC软件MAS300
打印纸
选件的规格选择

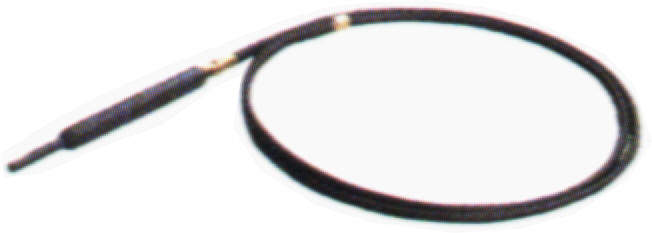

磁场探测		打印机
项目	规格	项目		规格
频率范围	10MHZ到3GHZ	打印方式
空间分辨率	大约0.25mm	打印纸
尺寸	外围大约：Φ12X135 探针头：2mm（W）X1mm（T）	电源		内部：碱性电池（4节）外部：直流6V/1.5A
连接器	SMA（P）	尺寸		134（宽）X58（高）X180（长）mm
		重量		大约550克（主要部分）

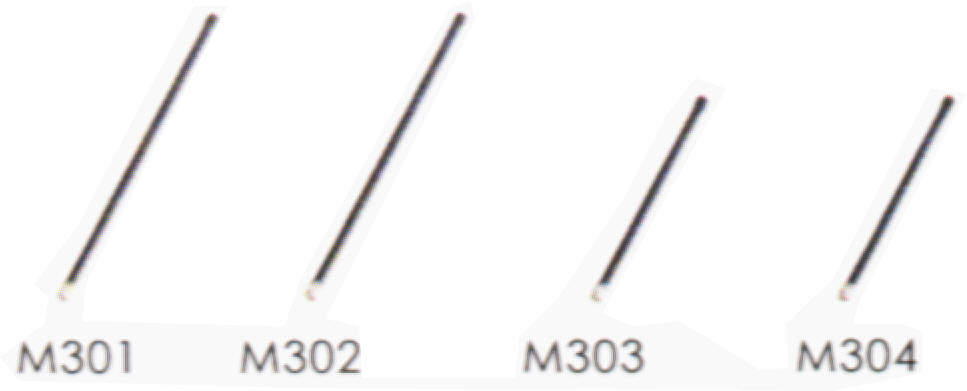

双级天线
项目	M301	M302		M303	M304
频率范围	0.8到1GHZ	0.25到1.65GHZ		1.7到2.2GHZ	2.25到2.65GHZ
天线增益	>1dBi	>1dBi	>1dBi
VSWR	<1.5	<1.5		<1.5	<1.5
规格	7.5ΦX250mm	7.5ΦX250mm		7.5ΦX180mm	7.5ΦX180mm
重量	大约20克	大约20克		大约15克	大约15克
